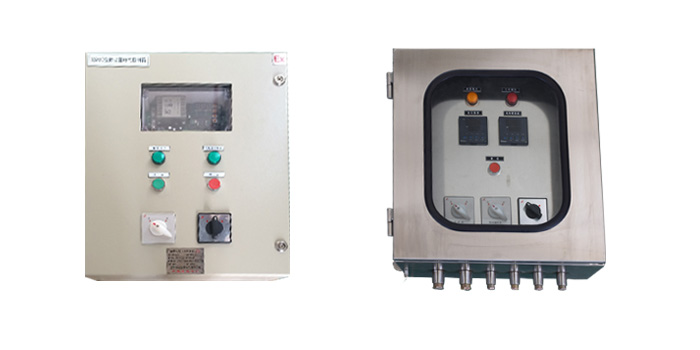

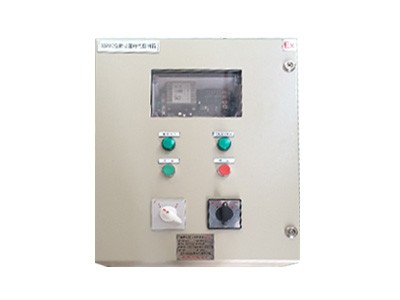

粉尘防爆电气柜

粉尘防爆电气柜

厂家直销 全程跟踪 免费安装

KTC3型粉尘防爆电气柜(以下简称电气柜)可用于工厂中20~22区T1-T4组爆炸粉尘的危险场所,供交流50Hz,电压220V 380V的线路中,作电器设备的控制之用。防爆标志Ex tD A21 IP66 T130°C 。...

24小时咨询热线: 0513-8366 8998

产品介绍

KTC3型粉尘防爆电气柜(以下简称电气柜)可用于工厂中20~22区T1-T4组爆炸粉尘的危险场所,供交流50Hz,电压220V/380V的线路中,作电器设备的控制之用。

防爆标志Ex tD A21 IP66 T130°C 。

型号含义

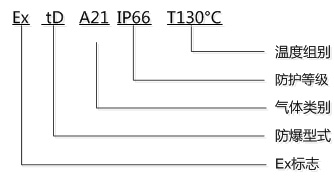

防爆标志含义

技术参数

工件电压:220V/380V

额定电流:40~200A;

配线方式:三相五线,三相四线

工作温度:-20℃~+40℃

相对湿度:90%RH(+25℃)

外壳防护等级:IP65



控制柜的使用环境

海拔不超过2000米。
产品使用环境温度为-20℃~+40℃。
周围属于20区A型T1~T4组爆炸性混合物的危险场所。
相对湿度不大于90%(+25℃)。
户内、户外均可使用。
无剧烈冲击和震动场所。

结构描述

控制柜的外壳是优质钢板焊接制成,柜体与柜盖之间及开关与柜盖之间均用橡胶密封条密封。进出电缆用电缆密封接头密封。

使用与维护

安装使用前检查有无符合要求的防爆标志。
安装好后检查紧固件应完整无缺损。
检查或维修前应先断开电源再打开盖子。
非专业人员不能随便操作。
应定期进行检查,如发现不正常现象应立即进行修理。

注意事项

应定期进行修理、打扫,擦干净箱内粉尘。
产品日常使用中应注意经常清扫,以防表面堆积粉尘。清理时用干净擦布进行,不能使用化学清洁剂,以免损坏漆层。
现场使用应遵守“严禁带电开盖”的原则。
引入电缆外径应与产品密封圈内径相匹配,现场使用应拧紧压紧螺母,使密封圈有效夹紧引入电缆。
产品使用时外壳应可靠接地。
用户不得自行更换产品的零部件。
产品的安装、使用和维护应同时遵守产品使用说明书、GB50257-1996“电气装置安装工程爆炸和火灾危险环境电力装置施工及验收规范”、GB15577-2007“粉尘防爆安全规程”和GB12476.2-2006“可燃性粉尘环境用电气设备 第1部分:用外壳和限制表面温度保护的电气设备 第2节:电气设备的选择、安装和维护”的有关规定。

遵循标准

标准代号

标准名称

GB12476.1-2013

可燃性粉尘环境用电气设备 第1部分:通用要求

GB12476.5-2013

可燃性粉尘环境用电气设备 第5部分:外壳保护型“tD”

GB4208—2008

外壳防护等级(IP 代码)



运榆 贮存

箱体在运输中避免剧烈的冲击和震动。
箱体应贮存在通风干燥的仓库中。

技术参数

参数

描述

执行标准

GB 12476.1-2013、GB 12476.5-2013

额定电压

AC2200V/ AC380V/ AC440V/ AC660V/DC12V/ DC24V/DC36V

额定电流

≤1000A

防爆标志

Ex tD A21 IP66 T130°C

防护等级

IP66

引入口规格

G/M/NPT螺纹,1/2″~4″

订购须知

客户订货需提供以下参数:
要求的尺寸大小、材质、板材厚度(不提供默认2mm);
请提供面板元件的种类、数量。
□防爆指示灯□防爆按钮□防爆旋钮□防爆急停□防爆电位器□防爆电流表□防爆电压表
请提供箱内端子数量、规格。
请提供出线口规格、数量、方向。
